Étude et dimensionnement photovoltaïque en Alsace
Avant de parler de puissance ou de nombre de panneaux, CONNECTAT analyse le bâtiment, la toiture, les usages réels et la cohérence économique du projet. L’objectif : concevoir une installation photovoltaïque adaptée aux consommations, pas une solution standard.
Cette page détaille la première étape technique menée avant une installation de panneaux photovoltaïques en Alsace : visite sur site, analyse de la toiture, contrôle des contraintes électriques, estimation de consommation, modélisation 3D, production photovoltaïque estimée et scénarios d’autoconsommation.
Une étude photovoltaïque sérieuse commence sur le terrain
Le dimensionnement panneaux photovoltaïques ne se résume pas à poser le plus grand nombre de modules possible. Avant de proposer une puissance, CONNECTAT observe le bâtiment réel, la toiture, les accès, les contraintes électriques et les habitudes de consommation.
Cette étude technique photovoltaïque permet de construire une base fiable : orientation, inclinaison, type de toiture, passage de câble, emplacement du tableau électrique, historique de consommation ou estimation des usages si le logement est neuf. Le projet est ensuite dimensionné pour rester cohérent avec la maison, le profil du foyer et l’objectif d’autoconsommation.
Toiture et support
Type de toiture, état général, pente, accès, zones techniques, support de fixation possible et contraintes liées aux tuiles, à une toiture terrasse ou à un bac acier.
Orientation et inclinaison
Contrôle de l’orientation réelle, de l’inclinaison, des pans disponibles et des surfaces réellement exploitables pour une implantation cohérente des panneaux photovoltaïques.
Passage de câble
Repérage du chemin possible entre la toiture et le tableau électrique : passage intérieur, passage technique ou passage en façade lorsque la configuration du bâtiment l’impose.
Consommation et usages
Analyse des factures, de la puissance d’abonnement, des équipements, du chauffage, de l’eau chaude sanitaire, de la présence dans la journée et des usages futurs possibles.
Les démarches administratives, le raccordement Enedis, le Consuel ou les cas liés aux zones protégées seront traités sur une page dédiée. Ici, l’objectif reste l’étude technique et financière nécessaire au bon dimensionnement du projet.
La toiture n’est pas seulement une surface disponible
Une étude photovoltaïque Alsace sérieuse ne consiste pas à remplir automatiquement le toit. Le type de toiture, son état, sa pente, sa structure et les supports disponibles influencent directement la faisabilité, le mode de fixation et le dimensionnement panneaux photovoltaïques.

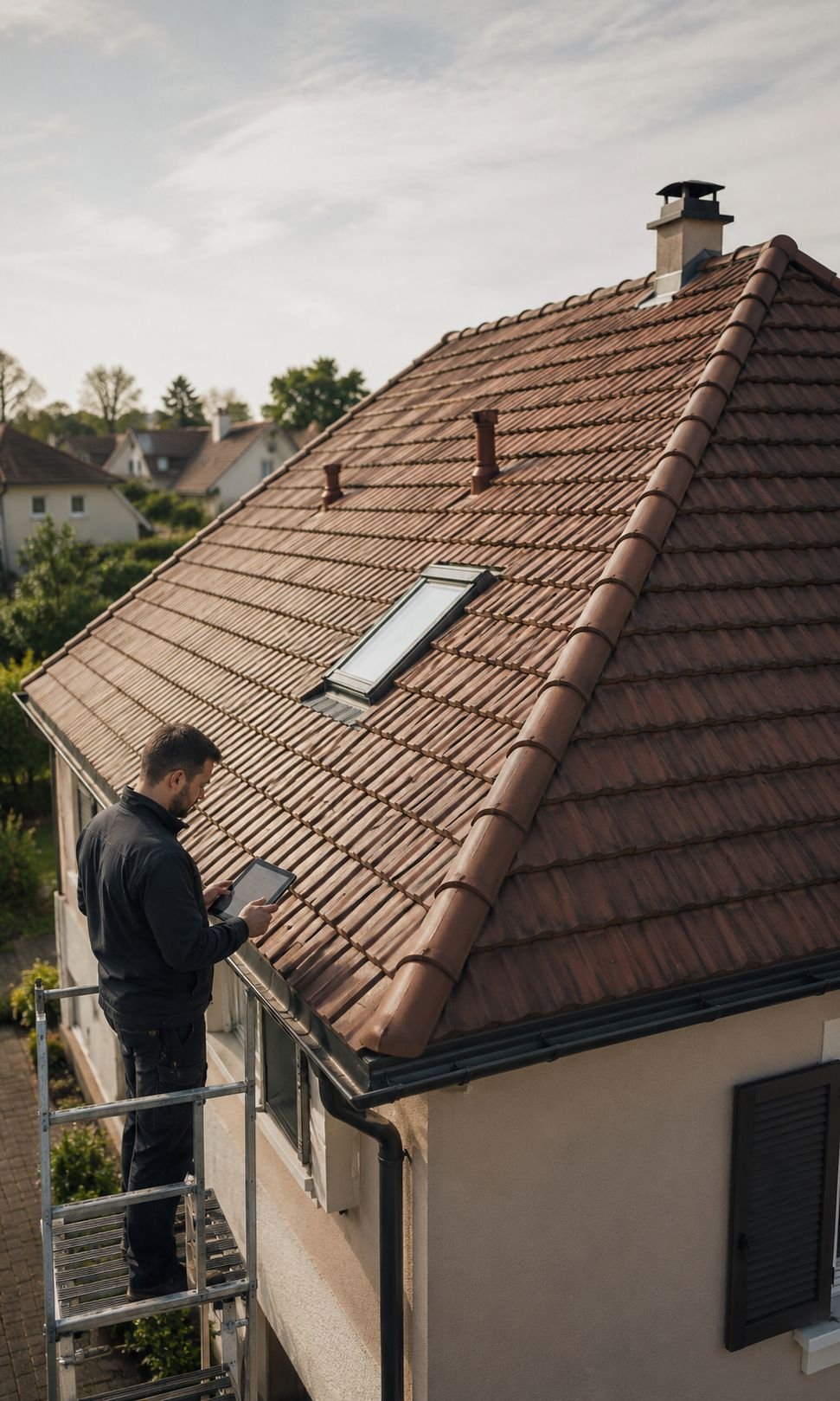

CONNECTAT observe la toiture comme un élément technique complet : couverture, structure, accès, obstacles, zones exploitables, points de passage et contraintes visibles. Cette lecture permet de préparer une implantation cohérente avant de passer à la modélisation et à la production photovoltaïque estimée.
Tuiles, bac acier, toiture terrasse ou autre support existant.
Inclinaison réelle, pans disponibles et exposition exploitable.
État général, support, chevrons et cohérence de fixation.
Sur une toiture en tuiles, l’étude ne s’arrête pas au matériau visible. CONNECTAT observe le type de tuile, l’état général de la couverture, les zones fragiles, les accès possibles, la présence de faîtage, de rives, de Velux ou de cheminée, ainsi que les éléments pouvant limiter l’implantation des panneaux photovoltaïques.
Lorsque c’est nécessaire, l’analyse tient aussi compte de ce qui se trouve sous la couverture : chevrons, support bois ou métal, entraxe, profondeur, état général et capacité à recevoir un système de fixation adapté.
Une toiture terrasse peut présenter plusieurs configurations : béton, gravier, bitume, végétalisation ou autre support. L’étude vérifie la surface réellement disponible, la pente existante, le sens d’écoulement, les zones techniques et les contraintes qui peuvent influencer l’implantation.
Le but n’est pas seulement de savoir si des panneaux peuvent être posés, mais de comprendre comment les orienter, comment éviter les zones gênantes et comment préserver une cohérence technique avec le bâtiment.
Sur une toiture bac acier, CONNECTAT observe la forme du profil, les zones de fixation possibles, l’état du support et les contraintes liées à la couverture. Selon la configuration, la solution technique ne se raisonne pas comme sur une toiture en tuiles.
Cette étape aide à éviter une approche standardisée et à préparer une installation photovoltaïque adaptée aux consommations, mais aussi compatible avec le support réel du bâtiment.
Une toiture peut sembler grande, mais toute la surface n’est pas forcément utile. Cheminée, Velux, antenne, rive, arbre proche, bâtiment voisin ou zone d’ombre peuvent réduire la surface réellement exploitable.
Ces éléments sont relevés avant la modélisation, car ils influencent le nombre de panneaux, le choix entre onduleur et micro-onduleurs, ainsi que la production photovoltaïque estimée.
Le projet photovoltaïque doit aussi être cohérent avec l’installation électrique existante
Une étude technique photovoltaïque ne s’arrête pas à la toiture. Avant de proposer une puissance, CONNECTAT vérifie aussi comment l’énergie produite pourra rejoindre le coffret électrique, où le matériel pourra être intégré et si la configuration existante reste cohérente avec le projet.
Le passage de câble, l’emplacement du tableau électrique, la place disponible, la puissance d’abonnement et la configuration monophasée ou triphasée font partie des éléments observés pendant l’étude. Ces informations évitent de dimensionner une installation photovoltaïque adaptée aux consommations sans tenir compte du bâtiment réel.
Emplacement, accès, organisation visible et place disponible.
Trajet intérieur, passage technique ou cheminement en façade.
Monophasé, triphasé, puissance souscrite et usages prévus.
Le chemin entre la toiture et le tableau électrique peut influencer la faisabilité, l’esthétique et la complexité technique du projet. CONNECTAT échange avec le client pour repérer les passages possibles : intérieur du bâtiment, gaine technique, garage, sous-sol, façade ou autre cheminement adapté à la configuration réelle.
Cette étape évite de concevoir une implantation photovoltaïque correcte sur le toit, mais incohérente avec le passage des câbles ou l’organisation intérieure du bâtiment.

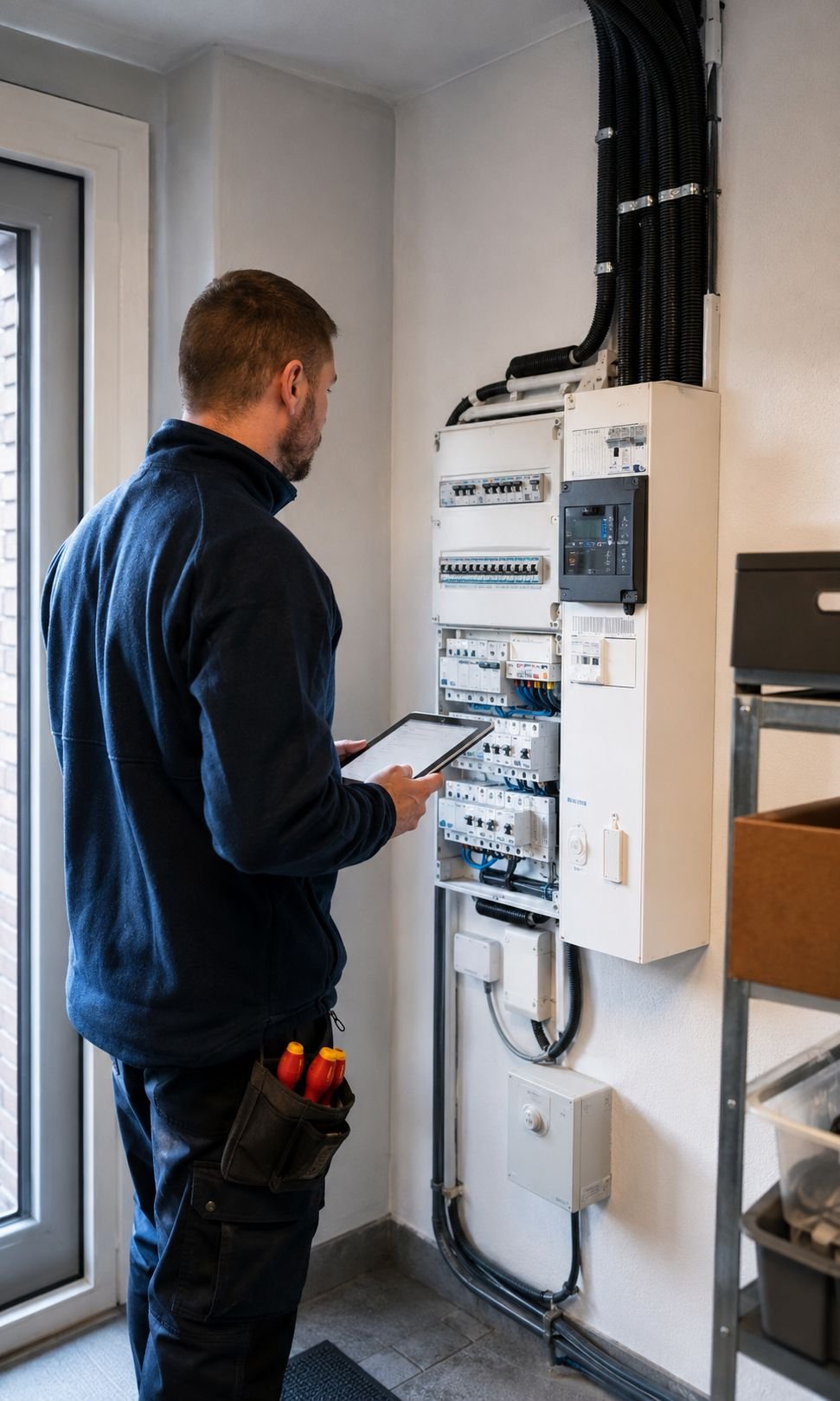

Pendant la visite, CONNECTAT observe l’emplacement du coffret, l’accessibilité, la présence d’une terre, l’organisation générale, le disjoncteur général, la place disponible et les éléments visibles qui peuvent avoir un impact sur l’intégration du futur équipement photovoltaïque.
Le but n’est pas de transformer cette page en sujet administratif ou réglementaire, mais de vérifier que le dimensionnement panneaux photovoltaïques reste cohérent avec l’installation existante.
La configuration électrique du bâtiment fait partie des éléments à comprendre avant de finaliser une étude. Une maison en monophasé, un bâtiment en triphasé ou une puissance d’abonnement différente ne conduisent pas toujours aux mêmes choix techniques.
Ces informations sont croisées avec la consommation, les équipements présents et les usages futurs possibles : pompe à chaleur, véhicule électrique, piscine, spa ou autres besoins électriques importants.
Cette partie concerne l’étude technique du bâtiment et du coffret électrique. Les démarches administratives, le raccordement Enedis, le Consuel, l’urbanisme ou les contraintes ABF seront traités dans une page dédiée aux démarches.
Ici, l’objectif est uniquement de comprendre si le projet photovoltaïque peut être dimensionné de manière cohérente avec la toiture, le passage de câble, le coffret électrique et les usages réels.
Cette analyse complète l’étude de toiture : elle relie la production possible à une réalité technique concrète, afin de préparer une étude et dimensionnement photovoltaïque en Alsace plus fiable.
Dimensionner à partir des usages réels, pas d’une estimation générique
Le bon dimensionnement panneaux photovoltaïques dépend d’abord de la consommation réelle du foyer. Une toiture peut accueillir beaucoup de panneaux, mais cela ne signifie pas que cette puissance soit cohérente avec les usages, les horaires de présence et l’objectif d’autoconsommation.
CONNECTAT analyse les consommations en kWh, les factures disponibles, la puissance d’abonnement et les équipements importants du logement. Lorsque l’historique n’existe pas, par exemple dans une maison neuve ou récemment achetée, l’estimation se construit à partir des usages prévus : surface, nombre d’occupants, présence dans la journée, chauffage, eau chaude sanitaire, véhicule électrique, piscine, spa ou équipements spécifiques.
Cette étape permet de relier l’étude technique photovoltaïque à une logique énergétique concrète : produire, mais surtout produire au bon niveau pour favoriser une autoconsommation photovoltaïque réaliste.
Factures, consommation annuelle, mensualités et kWh observés.
Surface, occupants, présence, chauffage et eau chaude sanitaire.
Véhicule électrique, pompe à chaleur, piscine, spa ou nouveaux besoins.
Lorsque le client dispose d’un historique, CONNECTAT analyse la consommation annuelle en kWh, les variations mensuelles, le montant des factures, la puissance d’abonnement et les usages visibles derrière ces chiffres.
L’objectif n’est pas de retenir uniquement une facture moyenne, mais de comprendre si la consommation correspond à un usage régulier, à un chauffage électrique, à une pompe à chaleur, à un ballon d’eau chaude, à un véhicule électrique ou à d’autres équipements importants.
Si le logement est neuf, en construction ou récemment acheté, l’historique de consommation peut être inexistant ou peu fiable. Dans ce cas, CONNECTAT reconstruit une estimation à partir du profil du logement et des usages prévus.
Les questions portent notamment sur la surface habitable, le nombre d’occupants, la présence dans la semaine, le type d’isolation, le chauffage, l’eau chaude sanitaire, les appareils électriques, les équipements extérieurs et les besoins à venir.
Deux foyers avec la même consommation annuelle peuvent avoir des résultats très différents. Une maison occupée en journée, un logement vide en semaine ou un local professionnel n’utilisent pas la production photovoltaïque de la même manière.
C’est pourquoi CONNECTAT relie le dimensionnement à l’usage réel : heures de présence, appareils déclenchables, eau chaude sanitaire, recharge éventuelle d’un véhicule électrique et possibilité de décaler certains usages.
Certains équipements modifient fortement le profil de consommation : pompe à chaleur, chauffage électrique, ballon d’eau chaude, véhicule électrique, piscine, spa, climatisation ou appareils professionnels.
Ces éléments sont importants parce qu’ils peuvent justifier une puissance différente, un pilotage plus fin ou une stratégie d’autoconsommation plus structurée.
Une grande toiture ne doit pas automatiquement conduire à une grande puissance photovoltaïque. Si la consommation, les horaires de présence ou les usages pilotables ne suivent pas, le projet peut produire davantage sans être plus cohérent.
L’étude cherche donc un équilibre entre surface disponible, consommation réelle, production estimée, autoconsommation probable et cohérence économique du projet.
Pour une première approche, la pré-simulation panneaux solaires en Alsace peut aider à ouvrir la discussion, mais le dimensionnement final doit toujours être confirmé par une étude technique réelle du bâtiment et des usages.
Transformer les relevés terrain en implantation photovoltaïque cohérente

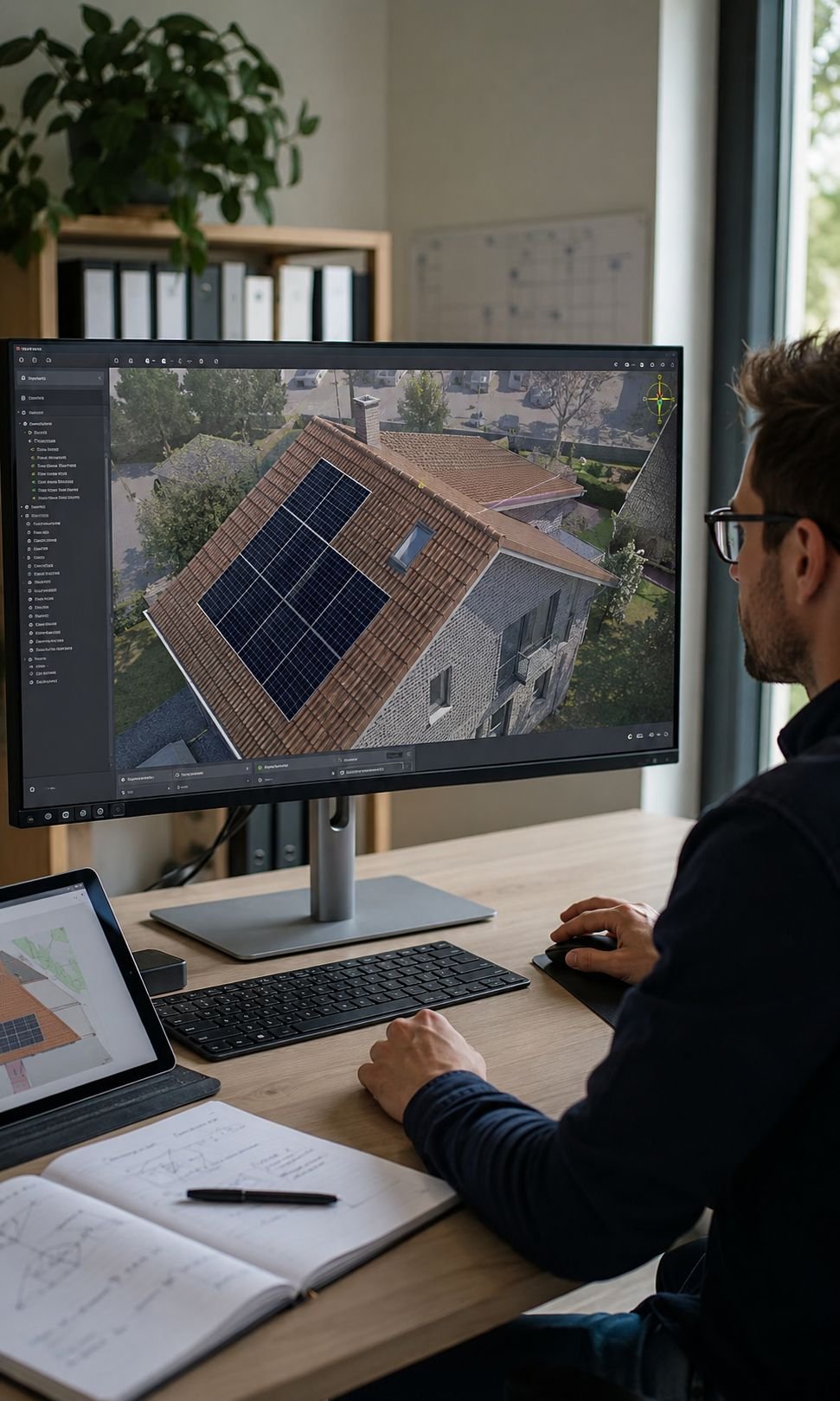

Après la visite technique, CONNECTAT utilise des logiciels professionnels de modélisation photovoltaïque pour convertir les relevés terrain, les photos de toiture et les contraintes observées en une implantation exploitable. Cette étape donne une vision plus précise de la surface réellement utile.
Le modèle tient compte de l’orientation réelle, de l’inclinaison, des pans de toiture, des obstacles et des zones d’ombre. Cheminée, Velux, antenne, arbre proche ou bâtiment voisin peuvent modifier le nombre de panneaux réellement pertinent et influencer la production photovoltaïque estimée.
Cette modélisation évite de raisonner uniquement avec une surface théorique. Elle permet de tester différentes implantations, de vérifier leur cohérence avec les usages du foyer et de préparer une installation photovoltaïque adaptée aux consommations.
Pans, orientation, inclinaison et zones disponibles.
Cheminées, Velux, arbres, antennes ou bâtiments proches.
Positionnement progressif des panneaux selon la puissance utile.

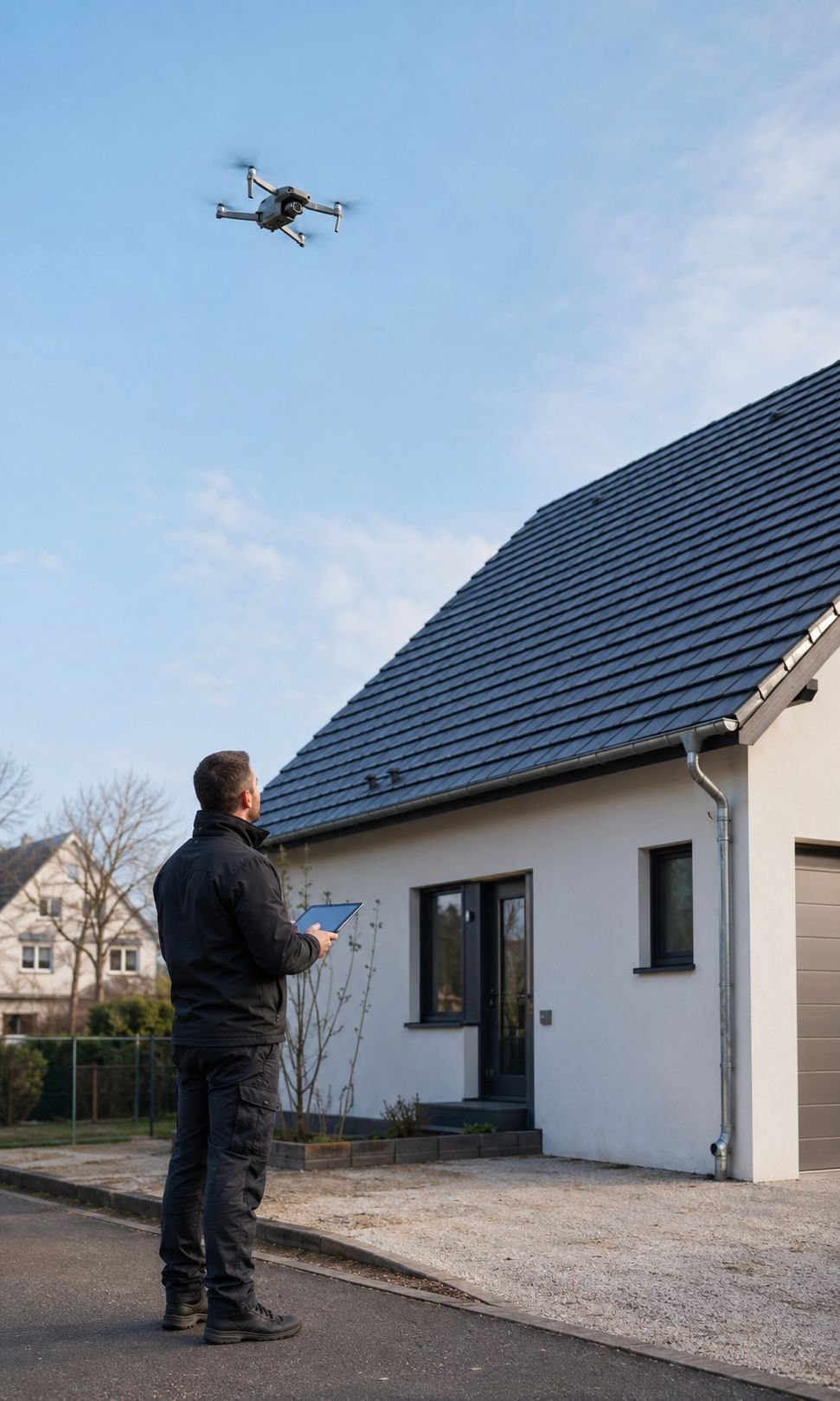

Avec l’accord du client, les prises de vues par drone permettent de mieux documenter la toiture : forme générale, pans disponibles, obstacles visibles, accès, rives, cheminées, Velux et environnement proche.
Ces photos ne remplacent pas l’analyse technique, mais elles aident à préparer une modélisation plus fidèle du bâtiment avant de tester l’implantation des panneaux photovoltaïques.
Une maison peut présenter plusieurs pans de toiture : sud, est, ouest, parfois avec des inclinaisons différentes. La modélisation permet de comparer les surfaces exploitables et de privilégier les zones les plus cohérentes avec le projet.
L’objectif n’est pas de placer des panneaux partout, mais de construire une implantation techniquement logique, lisible sur la toiture et adaptée à la consommation du foyer.
Les obstacles proches de la toiture peuvent influencer la production : cheminée, Velux, antenne, arbre, bâtiment plus haut ou élément technique. Lorsqu’un obstacle est significatif, il est pris en compte dans la réflexion d’implantation.
Cette analyse aide aussi à anticiper les choix techniques futurs, notamment lorsque certaines zones d’ombre peuvent orienter la réflexion vers un onduleur, des micro-onduleurs ou une solution d’optimisation adaptée.
Une fois la puissance cohérente atteinte au regard de la consommation, de la toiture et de l’objectif d’autoconsommation, l’étude n’a pas pour but de remplir inutilement les surfaces restantes.
Cette approche permet de rester dans une logique de projet mesuré : produire suffisamment, éviter le surdimensionnement et garder une cohérence technique et économique.
Cette étape prépare la suite de l’étude : estimation de production, choix technique des équipements et comparaison de scénarios adaptés au profil réel du foyer.
Onduleur ou micro-onduleurs : un choix lié au projet réel

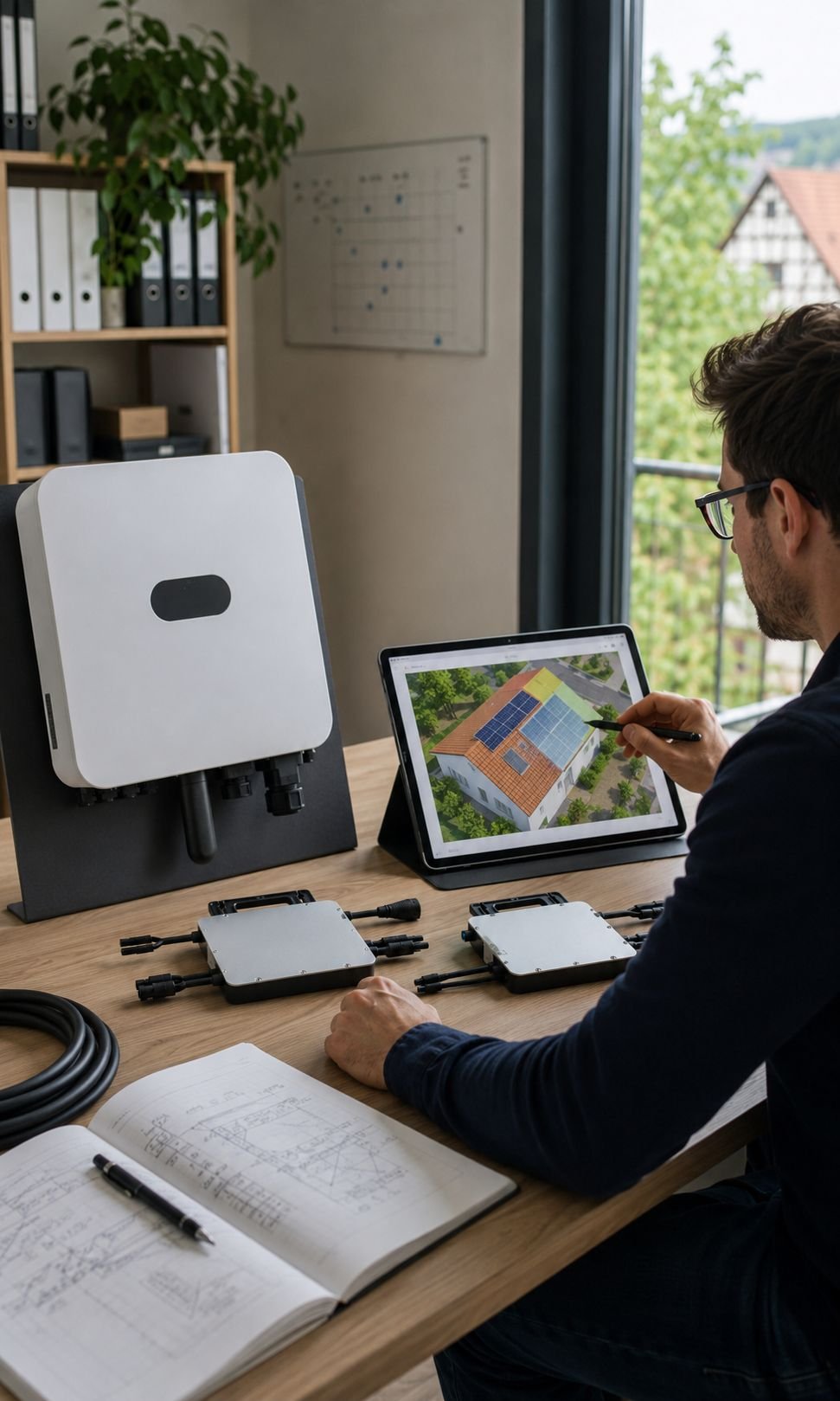

Le choix entre onduleur, micro-onduleurs ou solution avec optimisation ne doit pas être décidé de manière automatique. Il dépend de la toiture, des orientations, des ombrages, du nombre de panneaux et du niveau de suivi souhaité.
Une étude technique photovoltaïque cohérente analyse la configuration complète avant de retenir une architecture électrique. Une toiture simple, bien orientée et peu ombragée ne pose pas les mêmes questions qu’une toiture à plusieurs pans, avec des orientations différentes ou des zones d’ombre ponctuelles.
Cette réflexion influence le dimensionnement panneaux photovoltaïques, la production attendue, le suivi de l’installation et la manière dont chaque panneau peut contribuer au projet global.
Pans multiples, orientation, inclinaison et implantation réelle.
Cheminée, Velux, arbre, bâtiment voisin ou obstacle ponctuel.
Niveau de lecture souhaité et cohérence avec le projet.
Sur une toiture simple, avec une orientation homogène, peu d’obstacles et une implantation régulière, une architecture avec onduleur peut être étudiée de manière cohérente.
Le choix dépend toujours de la configuration réelle, de la puissance prévue, du matériel retenu et des conditions observées pendant l’étude. CONNECTAT ne retient pas une solution uniquement parce qu’elle paraît plus simple sur le papier.
Les micro-onduleurs peuvent être envisagés lorsque la toiture présente plusieurs orientations, des zones d’ombre ponctuelles, une implantation plus fragmentée ou un besoin de suivi plus détaillé.
Ils permettent de raisonner panneau par panneau dans certaines configurations, ce qui peut être utile lorsque la toiture n’offre pas une surface parfaitement homogène.
Une zone d’ombre sur une partie de la toiture ne doit pas être ignorée. Elle peut modifier l’emplacement des panneaux, le nombre de modules retenus ou le choix technique de l’architecture électrique.
L’analyse des ombrages réalisée pendant la modélisation aide à éviter une implantation trop théorique et à construire une installation photovoltaïque adaptée aux consommations, mais aussi adaptée au bâtiment.
Le niveau de suivi souhaité peut aussi entrer dans la réflexion. Selon les équipements retenus, le client peut disposer d’une lecture plus globale ou plus détaillée de la production.
Cette partie de l’étude reste technique : elle sert à choisir une architecture cohérente avec le projet, pas à multiplier les options sans lien avec la toiture, les usages ou la production attendue.
Ce choix technique prépare la suite : estimation de la production, scénarios d’autoconsommation et comparaison de la cohérence économique du projet.
Comparer des scénarios réalistes avant de décider
Une étude et dimensionnement photovoltaïque en Alsace ne doit pas promettre une économie fixe. Elle doit comparer des hypothèses réalistes : puissance installée, production annuelle, consommation du foyer, taux d’autoconsommation et réduction possible du recours au réseau.

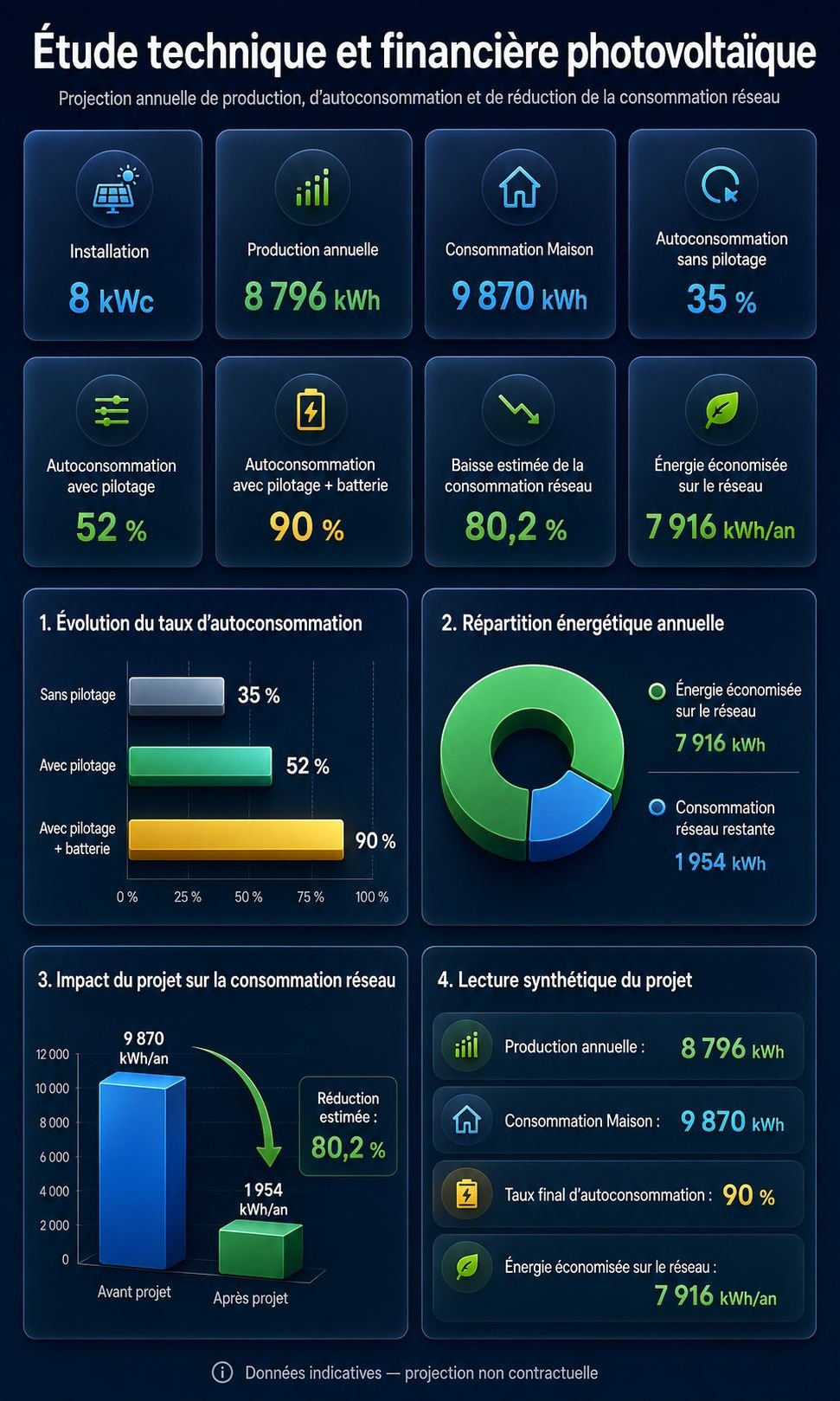

Dans un exemple de projection, une installation de 8 kWc peut produire environ 8 796 kWh/an pour une consommation Maison de 9 870 kWh/an. L’intérêt de l’étude n’est pas seulement de produire davantage, mais de comprendre comment cette production peut être utilisée selon plusieurs scénarios.
Sans pilotage, le taux d’autoconsommation peut rester limité. Avec un pilotage des usages, puis avec une solution de stockage ou une batterie, le projet peut devenir beaucoup plus cohérent. Cette logique complète naturellement une réflexion sur l’autoconsommation photovoltaïque, le pilotage chauffe-eau photovoltaïque ou la batterie virtuelle photovoltaïque.
Autoconsommation estimée à 35 % lorsque les usages ne sont pas optimisés.
Autoconsommation estimée à 52 % avec des usages mieux synchronisés.
Autoconsommation estimée à 90 %, soit une baisse réseau d’environ 80,2 %.
La production annuelle estimée indique ce que l’installation peut produire dans un scénario donné. La consommation Maison correspond au besoin annuel du foyer. Le taux d’autoconsommation indique la part de la production photovoltaïque utilisée directement ou valorisée dans la maison.
Dans cet exemple, une production de 8 796 kWh/an et un taux d’autoconsommation final de 90 % représentent environ 7 916 kWh/an d’énergie économisée sur le réseau.
Le pilotage permet de déplacer certains usages vers les heures de production photovoltaïque. Un ballon d’eau chaude, une recharge de véhicule électrique, une pompe à chaleur ou certains équipements peuvent être mieux synchronisés avec la production.
C’est pour cette raison qu’un même nombre de panneaux peut donner des résultats différents selon les habitudes du foyer et les équipements pilotables.
Le stockage peut permettre de décaler une partie de l’énergie produite lorsqu’elle n’est pas consommée immédiatement. Dans une projection, cela peut améliorer le taux d’autoconsommation et réduire davantage la consommation réseau restante.
Cette page ne détaille pas les tarifs, les contrats ou les démarches. Elle montre seulement pourquoi l’étude technique et financière doit comparer plusieurs scénarios avant de retenir une solution.
Une estimation dépend de nombreux paramètres : météo, ensoleillement réel, orientation, inclinaison, ombrages, évolution des usages, comportement de consommation et équipements futurs.
CONNECTAT utilise ces projections pour juger la cohérence du projet, pas pour présenter une économie garantie. Les chiffres doivent aider à décider avec méthode, sans transformer l’étude en promesse figée.
Pour une première orientation, une pré-simulation panneaux solaires en Alsace peut ouvrir la discussion. Le dimensionnement final doit ensuite être confirmé par une visite technique, une analyse des usages et une modélisation du bâtiment.
Un exemple concret de dimensionnement photovoltaïque suivi sur 12 mois
Cette installation photovoltaïque à Schwenheim illustre l’intérêt d’une étude menée avant la pose : analyser les usages réels, adapter la puissance, suivre la production et vérifier la cohérence du projet dans le temps.
Pour cette maison individuelle située à Schwenheim, le projet a été orienté vers l’autoconsommation. Les données mesurées sur une période complète de 12 mois montrent comment une puissance cohérente, une implantation adaptée et un suivi énergétique permettent de dépasser une simple estimation théorique.
Schwenheim ne sert pas à vendre un résultat identique pour chaque maison. Cet exemple montre surtout pourquoi le dimensionnement doit rester lié à la toiture, aux consommations réelles, à l’autoconsommation et au suivi dans le temps.
Données issues du suivi énergétique réel sur 12 mois. Les résultats d’un projet photovoltaïque dépendent toujours du bâtiment, des usages, de l’implantation et des conditions réelles.
Ce que l’étude permet de décider concrètement
Une étude et dimensionnement photovoltaïque en Alsace doit aboutir à une décision lisible : quelle puissance installer, où placer les panneaux, quelle production attendre, comment utiliser l’énergie produite et quelles options techniques ont réellement du sens.
Une puissance cohérente avec la maison
L’étude ne cherche pas à remplir automatiquement toute la toiture. Elle relie la surface disponible, la consommation réelle, les usages du foyer et l’objectif d’autoconsommation pour retenir une puissance photovoltaïque cohérente.
Une implantation lisible
Les panneaux sont positionnés selon les pans utiles, l’orientation, l’inclinaison, les obstacles et les zones d’ombre, afin de préparer une installation lisible sur la toiture.
Une production estimée
La production photovoltaïque est estimée de manière mensuelle et annuelle, en tenant compte de la toiture, des panneaux retenus, de l’implantation et des ombrages.
Une lecture des usages
Les consommations, la présence dans la journée, l’eau chaude sanitaire, le chauffage, le véhicule électrique ou les équipements spécifiques sont analysés pour éviter un dimensionnement générique.
Des scénarios comparables
L’étude peut comparer l’autoconsommation directe, le pilotage des usages, le stockage, la batterie virtuelle photovoltaïque ou l’adaptation des habitudes de consommation.
Une décision plus claire
Le client ne reçoit pas seulement une puissance proposée. Il comprend pourquoi cette puissance est retenue, comment elle s’intègre au bâtiment et quelles hypothèses structurent le projet.
Une étude utile doit rester compréhensible
Les détails techniques sont importants, mais ils doivent servir une décision simple : savoir si le projet est cohérent, comment il peut produire, comment l’énergie sera utilisée et quelles options méritent d’être étudiées avant la pose.
